Hallo!
Deze website is gericht op digitale toepassingen voor HAM radio waar ik,
samen met leden van de VRZA Helderland mee bezig ben.
Het D-Star project is daar één van.
In Den Helder is een relaisstation in de lucht voor deze digitale voice mode: PI1DHD.
Link naar uitgebreid dashboard overzicht alle dplus èn dextra repeaters!
Wegens onze betrokkenheid bij DARES draait er ook een Winlink RMS station: PA3CPI-10
Ook wordt er aan PSK gedaan op de HF banden, met name PD1LVK is daar veel mee in de weer.
Verder is er recent een project opgestart voor Software Defined Radio (SDR).
Kom regelmatig weer eens kijken op deze site om de vorderingen te volgen!
© Den Helder Digitaal Groep 2009-2011
07-02-2012
AMBE Speech add-on voor DVRPTR
DVRPTR groep heeft aangekondigd dat er een vervolg is op het DVRPTR boardje, dat al behoorlijk populair begint te worden.
Zo is er over enkele maanden een printje beschikbaar, met een AMBE chip er op, welke aan de bestaande DVRPTR print geprikt kan worden.
Op deze add-on zitten aansluitingen voor een microfoon en een luidspreker.
In combinatie met elke 9k6 geschikte FM set ontstaat zo een D-Star transceiver.
Ook de prijs van dit add-on printje is weer erg interessant!
Beide printen samen is nog niet eens de helft van de goedkoopste D-Star porto.
Leuk voor DV op de korte golf!
Naast dit printje komt er ook een andere add-on.
Dat is de FM Transceiver add-on. Gemonteerd aan het DVRPTR boardje maakt dit een soort DVAP, er zit nl een 2m en 70 cm zendontvangertje op!
Meer info op: De DV RPTR website.
16-01-2012
D-Star from over-sea..
Vanavond hoorde ik plots 2E0AIV CQ roepen.
Na een blik te werpen op de gateway log zag ik dat hij direct via de repeater PI1DHD B werkte.
Dus snel maar even antwoord gegeven aan Andy. Hij woont in Cromer, dat is hemelsbreed zo'n 233 km van de repeater af.
Voor hem de eerste keer dat hij een D-Star verbinding had over de Noordzee heen.
En ik heb het ook nog niet eerder gehoord, dus was wel even leuk. Misschien een first?
Hij had de Helderse repeater in zijn setje ingeprogrammeerd, dus we zullen hem wel vaker gaan horen.
Hier een screenshot die ik een dag later heb gemaakt:
18-12-2011
Callsign routen met DV-RPTR Control Center
Vandaag is een versie van deze software vrijgegeven waarmee het voor iedereen mogelijk is om
aan callsign routing te doen.
Voor de software zie de link onder de knop Software.
Naast de IRCddb server is er nu de MCS (multi connect server) waarvoor je niet hoeft te registreren en waarmee je zonder
officiele repeatercall toch kan callsign routen.
14-12-2011

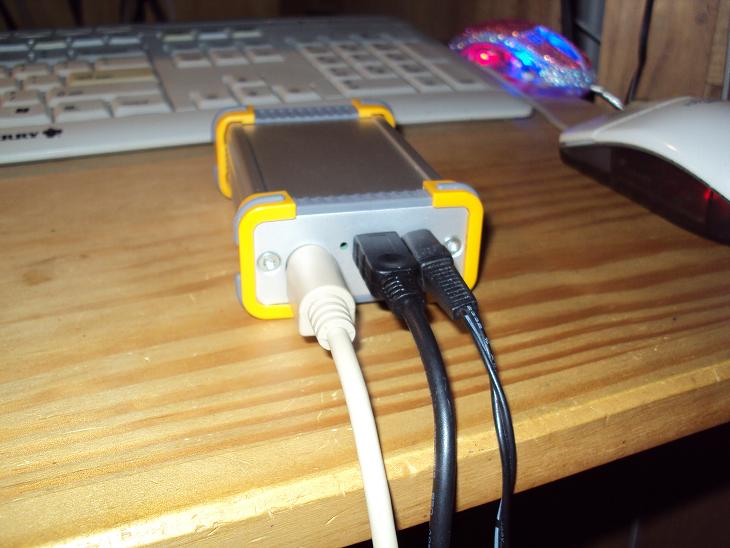

Mijn eerste test met DVRPTR
Vandaag heb ik het dvrptr boardje uit Duitsland ontvangen.
Dit is een alternatief voor het GMSK node adapterboardje met on-board een DSP chip.
Link naar de DV RPTR website.
In eerste instantie heb ik hem in gebruik genomen op de 2m simplex poort van PI1DHD.
En wel op mijn XP machine en met de software van KI4LKF.
De eerste verbindingen zijn ondertussen gemaakt en de rapporten zijn goed so far.
De behuizing is ongeveer twee lucifersdoosjes naast elkaar breed, kleiner dan ik had verwacht.
Ik moet nog even een kabelsplitsing maken om hem in duplex te kunnen uitproberen.
En dan kan hij op de linux pc aangesloten worden, voor PI1DHD B.
22-11-2011
DTMF commando's voor linking en unlinking.
Het is sinds vandaag ook mogelijk om de repeater PI1DHD te linken en unlinken door middel van DTMF codes,
gegenereerd met je d-star set.
Unlinken met code 73
Linken aan X reflectors met een # bijvoorbeeld: #017A linkt met XRF017A
Linken aan reflectors met een * bijvoorbeeld: *001C linkt met REF001C
De tekens A, B en C vindt je in de rechtse vertikale kolom van je keypad.
Opmerkingen: druk slechts kort op de keys, en tussen elke key minimaal 0,5 s ruimte.
Uiteraard werkt dit alleen voor de locale RF gebruikers van PI1DHD.
De normale methode met ur-call settings blijft ook gewoon werken.
24-10-2011

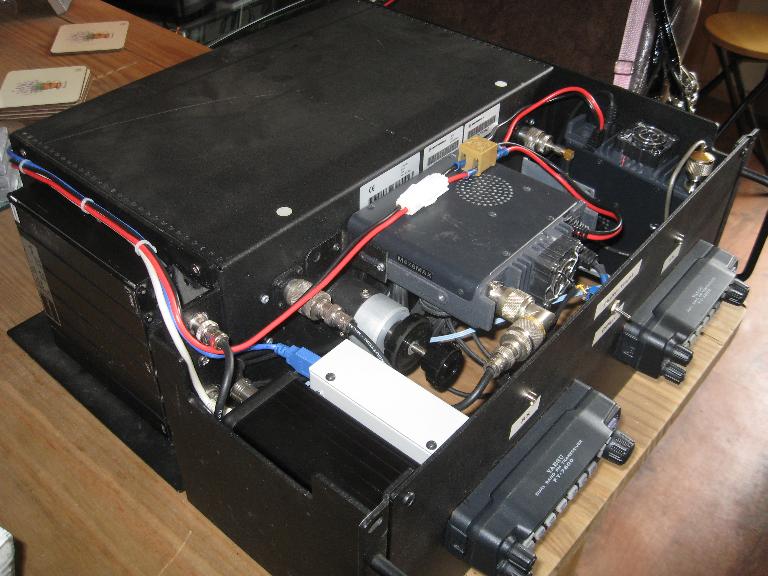

Migratie PI1DHD B.
Vandaag is de 70cm repeater PI1DHD B succesvol omgebouwd en verhuist naar een ander IP.
De statuspagina's werken ook weer.
Verander het oude IP in de DNS naam: stn123.dyndns.org zodat je de repeater weer kunt linken.
Verder is XRF123 nu fulltime in bedrijf. Zet ook die in je hosts lijst: xrf123.dyndns.org
18-09-2011
XRF123 experiment.
Sinds kort is XRF123 hier aktief.
Het gaat om een experiment, zodat ik daar ook wat ervaring mee kan opdoen.
XRF123A voor voice, XRF123C wil ik wat D-Rats experimenten op gaan doen.
Probeer het ook maar eens uit.
Je kunt XRF123 toevoegen aan de dxhosts.txt in de WinDV map: xrf123.dyndns.org
Of bij DVAR in de ExtraGateways.txt.
De statuspagina staat in de lijst bij: dashboard
25-08-2011
DV RPTR OPENSOURCE MODEM.
Thorsten, DG1HT is een van de mannen achter ircDDB.
Gisteren kwam hij met de aankondiging van een geheel nieuw product!
En deze is vanaf september ook al te bestellen bij hem, dus hij heeft alles goed voorbereid.
Wat heeft hij ontwikkeld? Wel, het is een DV adapter zonder de bekende GMSK chip, maar in plaats daarvan
een digital signal processor!
Met dit -overigens zeer fraai- boardje kun je een D-Star hotspot of repeater maken. Het is echter super flexibel,
andere DV normen maar ook gewoon analoog kan je er ook mee aan, mits de juiste software er is.
Uiteraard heeft hij software voor D-Star al geschreven.
Een prachtige ontwikkeling weer.
En voor half de prijs die je voor een gebouwde gmsk boardje moet neertellen.
Helaas is het niet geschikt voor zelfbouw want het is met SMD componenten uitgevoerd. Je kunt hem alleen kant en
klaar bestellen.
Meer informatie op de website dvrptr.
Thorsten heeft ook een Yahoo group opgericht voor dit modem.
14-08-2011
Eerste D-STAR satelliet verwacht begin 2012..
Op de site van de Universiteit van Luik staat info over de OUFTI-1, Orbital Utility For Telecomunication Innovation.
Deze kubusvormige nanosatelliet zal gebruik maken van het D-STAR digitale communicatie protocol.
Wereldwijd kunnen straks radiamateurs hier gebruik van maken.
Ook de telemetrie data zal mede via D-Star worden uitgezonden middels het AX25 protocol.
Men spreekt van een nanosatelliet omdat hij slechts 10x10x10cm groot is.
Ik ben benieuwd hoe dit in de praktijk uit gaat pakken, ik bedoel als iedereen er overheen kan werken,
dan zal het probleem van collisions wel helemaal heftig zijn.
Verder zie ik de toegevoegde waarde niet zo, tenzij wereldwijd het internet er uit ligt.
Maar wel een leuk experiment waar de Belgen toch weer mee voorop lopen.
Université de Liège
14-08-2011
Perseïden..
Dit weekend heb ik veel achter het scherm gezeten vanwege meteor scatter.
Ik had vrijdag het programma WSJT9.0.2, een betaversie, geïnstalleerd.
Er staat een link onder de Software knop.
Werkte meteen perfect via mijn Digi-Box en de FT847.
Het maakt gebruik van de digitale modulatiesoort FSK441.
Had ik vorig jaar met een oudere versie van het programma nog een drietal verbindingen kunnen maken op 2 meter,
deze keer bleef het echter bij het waarnemen van veel stations.
Met mijn 15 elm. QueDee antenne en een 100 Watt eindtrapje was ik kennelijk toch wat te zwak.
Ik heb echter mooie reflecties ontvangen van stations tot over 2000km.
Het programma WSJT, geschreven door Nobelprijswinnaar Joseph Taylor, decodeert de zwakste en kortste reflecties nog prima!
Heel leuk om weer eens mee bezig te zijn.
Voortgang PI1ADH..
Van Piet PA3DRU kreeg ik gister het nieuws dat hij voor PI1ADH een tweede setje geregeld heeft die direct geschikt is voor GMSK.
Daar zijn we heel blij mee. Het eerste setje, een MC70 mobilofoon moet nog een 9k6 modificatie ondergaan.
Verder nog de 1/2" CellFlex coax en de antenne in één van de masten bij de Bunker, dan is Den Helder een mooi D-Star opstappunt
rijker.
Nee die voorste mast is niet krom..
08-08-2011
Nieuwe hotspot in voorbereiding: PI1ADH.
In de VRZA Bunker wordt momenteel WinDV software getest op een Alix 3D3 mini-pc boardje.
Vooralsnog zonder RF. Het is de bedoeling dat dit straks op 70cm eerst als hotspot gaat werken.
De verwachting is dat hiemee de dekking op Texel vanaf die lokatie beter zal zijn..
In een later stadium zal dit verder uitgebereid worden tot repeater.
24-07-2011
Software Defined Radio.
In de Bunker is een project opgestart voor het bouwen van een SDR ontvanger.
Door met een groepje hier mee bezig te zijn kunnen we elkaar helpen bij eventuele
problemen waar we tegenaan lopen.
Mocht je mee willen doen, schrijf je dan in op de intekenlijst in de Bunker.
24-07-2011
Callrouting, starnet groepen, WinDV...
Ik heb het informatieve stukje over dit onderwerp verplaatst onder de knop D-Star.
07-06-2011
Vandaag de laatste hand gelegd aan het nieuwe dashboard.
Hierop zijn nu ook de STN123 subscribers te zien.
Hier te vinden: dashboard PI1DHD/STN123
29-05-2011
De callserver ve3rsd is door power problemen uit de running.
Je kunt overschakelen naar een andere server: ve3tnk.homelinux.net
21-05-2011
Vandaag weer een upgrade gedaan van de ircddb starnet software.
De dubbele streams die ontstonden als twee gateways naar elkaar toe starnetten
terwijl ze beiden ook aan een (x)reflector hingen zou nu over moeten zijn.
We gaan het weer uitproberen.
16-05-2011
D-Star experiment op HF.
Ik ben wat aan het testen op 29.6 MHz.
Op dit moment heb ik tijdelijk repeater poort PI1DHD A op die frequentie aktief.
Mensen met de IC9100 of met een DV adapter kunnen hier gebruik van maken.
Zet RPT1 op PI1DHD A en RPT2 op PI1DHD G
De poort kan zowel aan REF als XRF gekoppeld worden maar tijdens mijn experimenten
zal die koppeling standaard met XRF017B zijn.
Komend weekend zal er veel aktiviteit zijn ivm de HAM beurs in Dayton.
Ik wil kijken of ik er wat van kan meepikken
07-05-2011
De status pagina achter de knop PI1DHD is aangepast.
07-05-2011
DstarNet groep STN123 Den Helder is vanaf heden aktief.
Zet "your" op STN123 en maak PTT en je bent aangemeld bij de server.
Na 30 minuten inaktiviteit wordt je automatisch uitgelogd.
Als je zelf wilt uitloggen kan dat door in "your": STN123 T in te vullen.
Als je bent aangemeld, dan kun je spreken met alle andere mensen die in de groep aangemeld zijn.
Gebruik voor elke uitzending naar de groep in your STN123 ipv CQCQCQ.
Let op: dit werkt alleen op de bij ircDDB aangeloten repeaters en hotspots.
BELANGRIJK:
Werk je via een aangesloten ICOM repeater, unlink dan eerst de repeater alvorens deel te nemen
aan de groep. Dit om evt doorzetting naar een DPlus reflector te voorkomen.
Lokale gebruikers van PI1DHD: jullie zitten automatisch ook in de lokale STN123 groep als
je op de C module werkt (144.9375) met gewoon CQCQCQ in "your". Dus lokaal geen STN123 invullen!
01-05-2011
Inmiddels zijn er in Nederland 2 Starnet servers in de lucht.
Eentje bij Christ, PE5YES, werkend met de groepsnaam STN555 en
een bij onze reflector beheerder Paul, PE1RJV, met de groepsnaam STN017, hoe kon het ook anders!
Om er gebruik van te maken moet je bij elke uitzending in het UR veld de naam van de groep mee
uitzenden. Dan hoort iedereen in de groep jou en alle uitzendingen van anderen in die groep
komen op de ircDDB aangesloten repeaters uit waar de aangemelde mensen in die groep het laatst gehoord
zijn.
Om je weer af te melden uit de groep moet je de groepsnaam uitzenden met een T van terminate op de
achtste positie óf door in het message veld de tekst LOGOFF mee te zenden.
De meeste Starnet servers hebben een bepaalde tijd ingesteld staan voor inaktiviteit van de deelnemer.
Na deze tijd wordt je automatisch afgemeld.
Daar er al meerdere software ontwikkelaars hun eigen variant van de server hebben gemaakt
kan het zijn dat de ene server anders reageert dan de andere voor wat betreft (tekst)meldingen
bij aan en af meldingen.
Als het straks verder ontwikkeld is zal de status van aangeslotenen steeds duidelijker zijn
Sommige servers hebben al een statuspagina waarop je kunt zien wie er allemaal in de groep zitten
op dat moment.
Let wel, Starnet werkt alleen bij repeaters die ook aangesloten zijn op ircDDB!
Probeer het eens uit op een DEXTRA repeater, bij icom repeaters met DPLUS kan het zelfde gebeuren
als met gewoon callsignrouten: omdat deze vaak aan een reflector is gekoppeld kan het zijn dat je
een lopende verbinding op de reflector verstoord! Vergewis je daarom ervan dat er geen QSO gaande is.
Of ontkoppel de locale repeater eerst!
In Duitsland gaan de XRF010 gebruikers al migreren naar Starnet.
Zodat uiteindelijk de reflectors kunnen vervallen en veranderd zullen worden in Starnet servers.
25-04-2011
Nieuwe ontwikkelingen in D-Star land!
Vandaag heb ik mijn eerste testjes gedaan met het gebruik van STARNET.
Dit is een nieuwe ontwikkeling die mogelijk de reflectors overbodig gaat maken.
Op dit moment zijn er al meerdere STARNET servers in bedrijf gesteld.
Het grote voordeel van STARNET is dat je jezelf kunt aanmelden bij een STARNET groep.
Deze groep kan bestaan uit bijvoorbeeld allemaal mensen die de Friese taal spreken,
maar ook uit een groep vrienden verspreid over de wereld.
Eenmaal aangemeld kun je spreken met alle anderen die op diezelfde groep zijn aangemeld.
Ben je het zat, dan log je simpelweg weer uit.
Je kunt ook bij meerdere groepen tegelijk aangemeld zijn.
Je bent niet gelinkt zoals je dat met een reflector hebt, het werkt puur via de callsign
routing mogelijkheid en gaat via het ircDDB systeem.
Je kunt naast je eigen ircddb repeater ook zo'n Starnet server laten draaien:
het zit al ingebouwd bij de ircDDB gateway software van Jonathan. Maar er is ook dedicated
software die bijvoorbeeld op een server kan draaien als nu bijv REF 017 heeft. Dat is dan wat krachtiger.
Al met al lijkt dit op wat we willen met D-Star!
Ik hou jullie op de hoogte.
27-03-2011
Op 8 april zal ik een info avond houden over D-Star in de VRZA Bunker in Den helder .
Aan de hand van een powerpoint presentatie hoop ik een ieder duidelijk te kunnen maken
hoe een en ander werkt en wat de mogelijkheden zijn.
Aanvulling 24-04-2001:
De avond was goed bezocht en er werden weel vragen gesteld, teken dat men geïnteresseerd is
in de materie. We gaan werken aan een repeater die vanuit de Bunker gaat draaien!
05-02-2011
Op deze link krijg je live te zien wie er aktief zijn
via de ircDDB aangesloten gateways.
Je kunt daar zien hoe snel het systeem werkt: Zodra je de microfoon inknijpt zie je je call
al voorbij komen.
30-01-2011
Via deze link kom je op de site van Scott, waar alle info staat over de
software die ik hier momenteel ook draai voor de repeater.
08-01-2011
DV Dongel en DV AP omleiden naar andere calsignserver.
Van Filip, ON3FV ontving ik een beschrijving hoe je de vaste callsignserver bij
genoemde applicaties kan omleiden naar een andere waarbij alle ircDDB gateways
en ook de geschikte X-reflectors geconnect kunnen worden.
Van PE5YES kreeg ik nog een andere server.
Hier staat het beschreven.
08-01-2011
Canadese Callsignserver.
Er is een callsignserver bij gekomen welke alle aktieve ircDDB gateways vermeld.
Verder de REF en XRF's
Je kunt dit toevoegen aan de CallsignServers.txt in je DVAR directory.
Hier staat het beschreven door VK4GO.
05-01-2011
Repeater op embedded mini pc.
Vandaag de ircDDB repeatersoftware van Scott geïnstalleerd op een ALIX 3D3 board.
Het heeft nog wat fine-tuning nodig maar het werkt!
04-01-2011
Met DVAR op XRF017
De software van XRF017 is nu ook aangepast, zodat linken vanuit DVAR ook mogelijk is!
Voeg XRF017 toe aan je ExtraGateway.txt in je DVAR directory, dat doe je zo:
XRF017,xrf017.dstar-europe.net
26-12-2010
Inbound connections mogelijk op PI1DHD.
Sinds vandaag kan je met je DVAR hotspot linken aan PI1DHD B of C.
Dit biedt de mogelijkheid om bijvoorbeeld mee te praten op het X netwerk.
PI1DHD C is meestal geconnect met XRF017A. Staat PI1DHD niet in je callserverlijst, dan kun je deze handmatig invoeren in DVAR.
Het IP van PI1DHD is 94.211.198.85 .
De repeater kan max 5 inbound connections aan.
Probeer het eens uit zou ik zeggen.
16-12-2010
GPS mode.
Ik kan jullie mededelen dat zowel GPS-A als de Icom GPS mode beiden weer ondersteund
worden op PI1DHD. Ik heb software genius Scott toch overgehaald om hier in te duiken,
hetgeen resulteerde in een de beta-release die ik nu heb draaien.
Binnenkort zal een officiële versie weer op de website staan van KI4LKF.
13-12-2010
Voicemail.
Vanaf heden kan je ook een voicemail bericht achterlaten op de repeater.
Voor de commando's kijk achter de PI1DHD knop.
12-12-2010
En weer wat extra functionaliteit..
Via RF kan ik commando's geven naar de repeater waarmee ik scripts kan opstarten.
Ik heb als proef commando's gemaakt waarmee ik vanaf bv poort C van de repeater
poort B ergens aan kan linken of unlinken. In mijn geval is dat handig als ik mobiel
en verder van de repeater af ben. De repeater kan maar met een poort aan bv REF017A hangen.
De reikwijdte van poort C is groter en ik kan via deze poort connecten met REF017A door eerst
poort B daarvan te ontkoppelen.
Er zijn echter onbegrensd veel mogelijkheden te bedenken.
Mocht je een leuk idee hebben laat het me weten.
Overigens werkt de repeater al enkele weken met anouncements die ingesproken zijn door
mijn Marretje, PD0MAR. De eerste Nederlandse D-Star repeater met een vrouwenstem. Helaas Robin!
Het is de moeite waard om eens om te rijden via de noorkop, om de repeater eens te proberen...
07-12-2010
Vandaag een nieuwe versie van ircDDB geïnstalleerd welke de slowdata text ook
zichtbaar maakt op de ircDDB Live pagina.
07-12-2010
De software, omschrijving en installatie instructies van Scott zijn te vinden
op: KI4LKF ircDDB_gateway
29-11-2010
Nu de software van Scott op mijn windows machine goed blijkt te werken heb ik
vandaag alles ook op de Linux pc geïnstalleerd.
De stap voor stap handleiding die op zijn site te downloaden is blijkt goed
uitvoerbaar, alles werkte in een keer. En waarschijnlijk stabieler dan onder windows.
24-11-2010
Weer een ontwikkeling. Vandaag op de repeater ook de echotest functie toegevoegd!
Zet een E op de achtste positie in UR en geef een testberichtje.
De repeater zet dat niet door naar de gateway, en komt terug met
een echo van je bericht. Zo kun je de kwaliteit van je verbinding testen!
Nu zijn alle functies van een Icom repeater ook op de zelfbouwrepeater PI1DHD
aanwezig, met nog als extra dat je kunt linken naar zowel ref als xref en ook
kun je crossband werken door in rpt2 de call en bandmodule van de andere poort
van de repeater te zetten.
23-11-2010 gewijzigd:29-11-2010
Scott, KI4LKF heeft aan zijn software nu ook voice anouncements toegevoegd
welke te horen zijn bij het linken en unlinken van de repeater.
De huidige linkstatus is met een I op de 8ste positie in UR op te vragen.
Wil je ook experimenteren met zijn software dan kan je die gratis downloaden
op http://sourceforge.net/projects/ircddb/files
Meld je eerst aan bij IRCDDB op www.ircddb.net
Je krijgt dan inlogcodes toegestuurd per e-mail.
Download de laatste software modules voor jouw besturingssysteem (Xxx: windows of linux).
De volgende files moet je hebben:
g2_ircddb_x.xx_Xxx.zip (dit is de g2 voor ircddb met in de config je ircddb inlogcode)
g2_link_x.xx_Xxx.zip (dit regelt de link naar de Ref en xrf reflector)
rptr_Vx.xx_Xxx.zip (de repeater module voor GMSK nodeadapter)
Er staan duidelijke readme files waarin staat hoe je een en ander moet doen.
Crist PE5YES en ik kunnen je verder helpen als je er niet uit komt!
15-11-2010
Ondertussen is er keuze uit software voor ircDDB, naast de software van Jonathan G4KLX
is ook Scott met een versie gekomen. Beiden kunnen nu ook omschakelen van XRF naar REF.
Op dit moment test ik Scott,Ki4LKF, zijn software. Zijn repeatermodules voor GMSK werken
probleemloos. Dat is nog niet het geval met de gmsk repeatermodule van Jonathan.
Daarentegen heeft Jonathan een prima werkende repeater module voor de geluidskaart.
Ik heb deze zo ingesteld dat het goed samenwerkt met de g2-ircDDB van Scott als één
van de repeaterpoorten.
Vandaag is ook de aprs functie weer toegevoegd.
31-10-2010
De software van G4KLX nu een week lang uitgetest. De geluidskaart module werkt
uit de kunst. De GMSK repeater module wil echter nog niet naar tevredenheid.
Nog veel vastlopers, die voornamelijk met de USB poort te maken hebben.
Wel heb ik gekeken of het met meerdere modules tegelijk werkt, en dat gaat netjes.
Gisteren heb ik de laatste ircDDB versie er ook bij gezet, hiermee heb ik nu een
multi band stand-alone repeater waarmee ik callsign routing kan doen, en kan connecten
met X-refectors zonder aangesloten te zijn bij een trustserver. Er wordt hard gewerkt aan een koppeling met het D-Plus netwerk, en aan een monitorpage.
Totdat het zover is blijf ik nog even om en om met beide sytemen werken (ircDDB gateway
en Multitrust)
25-10-2010
Nu de software van Jonathan Naylor in een vergevorderd stadium is heb ik zijn
repeatersoftware (laatste beta versie) voor de geluidskaart geïnstalleerd op mijn windows PC.
De eerste testen zijn zeer hoopvol, het gaat beter dan ik had verwacht.
Geen GMSK node adapter boardjes meer nodig!
Ik heb externe soundcards als Virtual 7.1Ch Sound en die van de URI getest, maar bij
mij bleek de interne soundcard van de PC nog het beste en zelfs geheel probleemloos te
werken.
Wordt vervolgt!
20-09-2010
De afgelopen dagen hebben we Ruud PD0R en Walter PD2WGN mogen verwelkomen op het
X netwerk. Walter maakt gebruik van de eerder beschreven r2g2 software. En Ruud gebruikt de DV Dongle met software van Jonathan Naylor. Hier de instructies voor DV Dongle.
17-09-2010
Afgelopen week hebben PI1DHD en PI1DSE als testplatform gefungeerd voor verdere
ontwikkeling van de ircDDB status informatie.
Nu kan men live zien via welke gateway en naar wie iemand een callrouting heeft.
Andere repeaters zullen met een upgrade volgen.
21-08-2010
Vandaag is ircDDB geïnstalleerd op de multitrustrepeater!
Zojuist had ik met PA2JM de eer om het eerste QSO in Nderland via callsignroutering te maken
tussen een multitrust repeater (PI1DHD C) en een ICOM repeater (PI1RYS B).
Ook PI1DSE is vandaag op ircDDB aangesloten.
Alles over deze snelle systeemonafhankelijke routering op http://www.ircddb.net .
Met dank aan de ontwikkelaars!
21-08-2010
Verruim je mogelijkheden met Digital Voice!

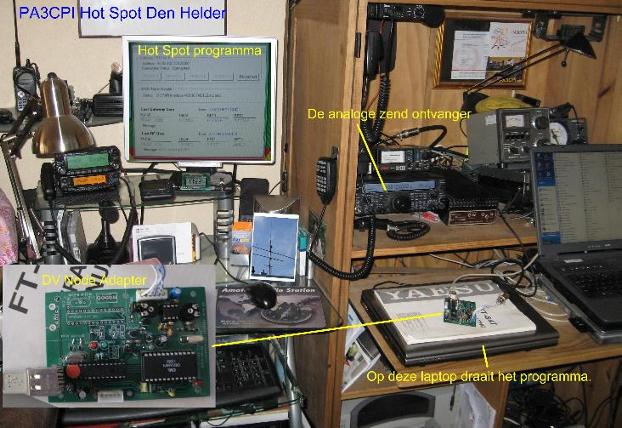

Om het je gemakkelijk te maken heb ik een instructiepagina gemaakt, waarmee je in vijf minuten
QRV kunt zijn op het X-Netwerk.
En dit met je Node-adapter boardje die je ook al gebruikt in combinatie met het DVAR hotspot
programma onder windows!
Het werkt alleen als je Satoshi's firmware op het boardje hebt zitten samen met zijn aanbevolen
usb drivers.
UPDATE: Fred heeft ondertussen een betaversie van de firmware die ook op hotpoint werkt!
Hier de instructies voor HOTPOINT.

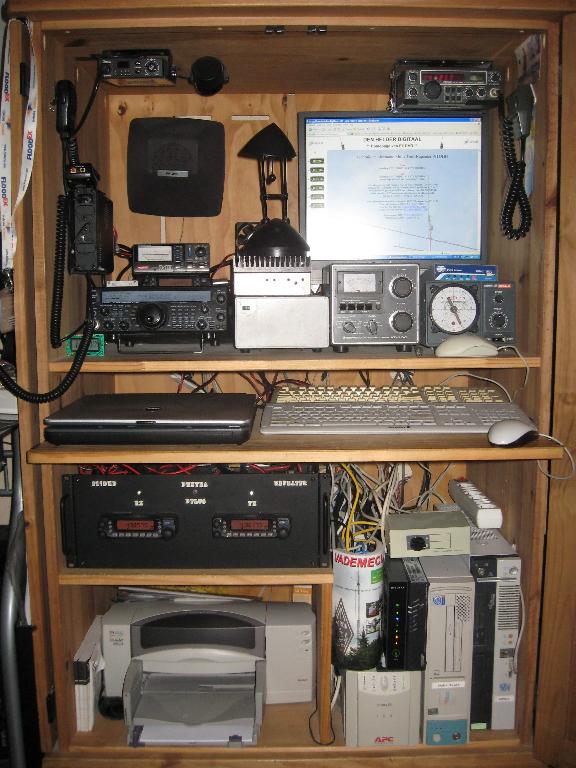

Foto update:Vak rechtsonder een UPS met daarop (naast Vademecum) de Gigabit router
en een GMSK nodeadapter(PI1DHD C), ingebouwd in een oud kabelmodem.
Daarnaast de MutiTrust server (Linux) en de Windows PC met Winlink RMS, DVAR en andere
digimodes geïnstalleerd.

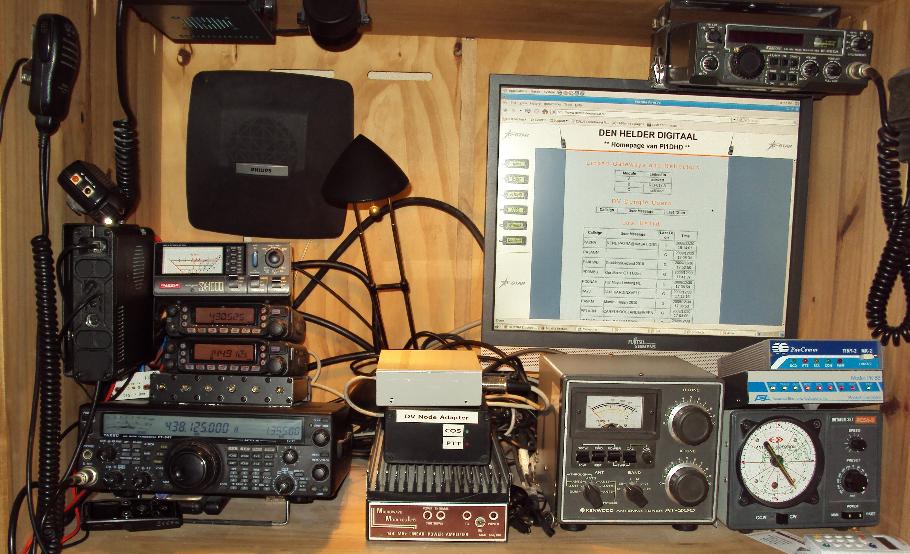

Boven de printer staat de 70cm Multi-Net Digital Voice repeater (PI1DHD B).
Bovenin een Zodiac M8000, een IC260 Allmode 2m, de FT7800 voor PI1DHD C,
een IC-E2820 voor D-Star en een FT847 allmode voor HF t/m 70cm met een AT200 antennetuner.
Verder een 100W SSB 2m eindtrap en een Tiny-2 voor packet en een Digi-Box aan de 847.
Naast de kast staat op Marjan haar glazen pc tafel nog een FT8900 vierband Fm transceiver en
het frontje van de 2820 voor het lokale- en repeaterwerk aangesloten op vertikale antennes.
Alle setjes worden gevoed uit 2 niet te tillen noodaccu's die qua stroom normaal bijgesponsord
worden vanuit een gemodificeerde PS430. De accu's staan rechts van de kast.
De noodstroomvoorziening houdt het bij stroomuitval ongeveer een uur uit bij volle belasting,
in de tussentijd is er gelegenheid om het 2 kW aggregaat aan te sluiten.
08-08-2010
Vandaag een extra filter geplaatst zodat mijn 2m RMS station gelijktijdig kan draaien op
een vertikale antenne.
Deze zat vaak op de horizontale richtantenne welke nu weer is aangesloten op de FT 847.
Kan ik weer dx-en op 2m zonder steeds om te moeten pluggen.
30-07-2010
Nieuwe ontwikkelingen. Er is een nieuw netwerk in het leven geroepen, het ircDDB.
Op basis van het bestaand IRC net, welke zich reeds bewezen heeft en vele servers
over de hele wereld heeft draaien, is het nu mogelijk om veel sneller informatie
te updaten waar iemand zich bevind in het US Trust, M Trust of welk netwerk dan ook.
Met callsign routing kan met iemand op een ander netwerk dan toch een QSO gemaakt
worden.
In Nederland hebben PI1UTR, PI1RYS, PI1HWB en PI1DEC dit al op hun ICOM repeaters draaien.
Voor de zelfbouwrepeaters is er nu dus ook een mogelijkheid om ircDDB te gebruiken,
eigenlijk zijn dan ook de X-, M-Trust en US-Trust niet meer nodig. Maar zover zal
het wel nooit komen.
18-07-2010
Door de afgifte van de atof van het AT en de daarmee veranderde frequenties van
de repeater, bleek het noodzakelijk om een betere RF filtering te hebben.
In Budel heb ik daarom een dubbele cavity filter gekocht in 19", met ruimte over
om het bestaande duplexfilter, de ontvanger, de zender en de nodeadapter in onder
te brengen.
Gister de laatste hand gelegd aan het om/inbouw project.
Daarmee is de Dplus/Dextra repeater hardwarematig klaar.
Softwarematig wordt er nog steeds gewerkt aan een oplossing om de repeater via RF
door de gebruiker omschakelbaar te maken tussen Dplus en het Multi-Trust netwerk.
Hiervoor is een script in de maak, maar die werkt nog steeds niet betrouwbaar.
Vooralsnog kan ik dat alleen zelf nog schakelen via een commando door remote in te
loggen op mijn Linux gateway-server.
03-07-2010
Biem, PE1ODY op Texel is aktief met SSTV.
Hij doet een oproep aan zendamateurs in de regio om ook eens te experimenteren
met deze vorm van digitale beeldoverdracht.
Biem is te "zien" op 144.500, 433.500 en op de SSTV freqenties op 14 en 7MHz.
Ook ontvangstrapporten zijn van harte welkom bij Biem.
01-07-2010
De ATOF voor DSTAR 70cm repeater is binnen!
Vandaag is de vergunning voor onbemand frequentie gebruik op de mat gevallen. PI1DHD B zit vanaf vandaag op 438.175 met een shift van 7,6 MHz naar beneden, ofwel 430.575 is de ingang.
De FM stadsrepeater PI2RDH mag ook 3 jaar verder op 430.2625 +1,6 MHz.
Allemaal goed nieuws dus.
23-06-2010
Winmor operationeel! Ik heb gister wat verbindingen gemaakt met het nieuwe Winmor. Dat is een mode die goede dataoverdracht mogelijk maakt op HF. Het ligt qua prestaties ergens tussen het pactor 2 en het commerciële pactor3. Het maakt gewoon gebruik van een externe geluidskaart. Een aanvulling op het Winlink2000 systeem waarmee email via de radio kan worden verzonden met name voor noodcommunicatie toepassing.
21-05-2010
PI1DHD hotspot op 144.9375 nu officiëel! De hotspot is normaal gekoppeld aan XREF017A. Callsign routing mogelijk. Voor gebruik repeatershift aan zetten op +0,00 MHz en PI1DHD C resp PI1DHD G voor RPT 1 en 2 instellen.
13-05-2010
De eerste officiële atof's voor GMSK hotspots zijn uitgegeven.
Op dit moment bekend: PI1STE Stellendam, PI1DSU Utrecht en PI1DHN Amsterdam-Nieuwendam.
Hierbij felicitaties voor de houders!
11-04-2010
Er is voor windows tegenwoordig ook open gateway software beschikbaar. Christ, PE5YES experimenteert er mee, en ik heb gister ook even de Multi Trust repeater stil gelegd om dit ook eens uit te proberen. Voor ieder die ook eens wil experimenteren op de X-reflectors is dit een makkelijke opstap! Heb je een GMSK node adapter dan kun je zo aan de slag als je r2g2_x en rptr_win download. Even de configfiles juist instellen en gaan met die banaan. Dan heb je een hotpoint waarmee je kunt linken aan de X-reflectors en X-gateways. http://groups.yahoo.com/group/pcrepeatercontroller/
10-04-2010
De DVMA, Digital Voice Mobile Acces. Natuurlijk zitten we niet stil en ben ik nu bezig met een mobiele oplossing voor D-Star toegang op plaatsen waar geen dekking is van een netwerk. Het is een klein boxje met daarin een rx/tx module, gmsk modulator en geïntegreerde internet- toegang via Wifi of GPRS/UMTS. Dit wordt vanuit de laptop gevoed en is QRPP. Het is echter dusdanig universeel dat je er ook via een minidin kabeltje een setje op aan kunt sluiten, zoals een FT7800. Hiermee wordt de interne trx uitgeschakeld en kan een groter bereik worden gecreëerd om bijvoorbeeld een hele camping van toegang te voorzien.
21-03-2010
Na een tip van Louis PD1LVK heb ik gisteravond geëxperimenteerd met weer een nieuwe digimode: ROS. Deze is geschikt voor EME verbindingen maar kan ook op HF gebruikt worden. Ik heb v2.8.0 Beta gedownload bij http://rosmodem.wordpress.com .
14-03-2010
Vandaag de software repeater voorzien van xAPRS, zodat nu in alle situaties DPRS-
positiegegevens van de gebruikers netjes op aprs.fi komen.
11-03-2010
Gister is de hardware weer aangepast. Ik kan nu met een control lijntje de repeater
schakelen tussen het US-Trust- en het Multitrust netwerk.
Deze wordt op de compoort van de Linux box aangesloten.
De G2 en Repeater software moeten nog worden aangepast, zodanig dat met een letter
op de 8ste positie van de UR Call, op afstand kan worden omgeschakeld door gebruikers.
Aan de acknowledge msg text is te zien op welk netwerk is verbonden.
Hiermee is PI1DHD de eerste repeater die op beide netwerken kan werken,
zonder onderlinge verstoring.
05-03-2010
De status van PI1DHD is nu zichtbaar middels de Multi-Trust Gateway Monitor software,
welke geschreven is door G1YAI.
Samen met G4TSN en mijn feedback is er een fraaie monitor pagina ontwikkeld. Naast RF en gateway users is te zien aan welke gateways(Xreflector of repeater) er gekoppeld is.
Ook dongle users worden weergeven.
22-02-2010
Vandaag zijn module B en C aangesloten op de UK Trust, een onderdeel van
de multi-trust G2! De syncronisatie vindt om de 10 minuten plaats en loopt goed zo te zien. Met dank aan Scott, Jon en de EU Trust team! Ze hebben een mooi stukje werk geleverd. Er wordt nu hard gewerkt aan een status pagina waarop actuele info van de diverse gateways
te zien zal zijn.
Wordt vervolgd.
21-02-2010
De repeater is momenteel weer met de call PI1DHD in de lucht
op 430.525 (+7,6). Gebruik rpt1 PI1DHD B en rpt2 PI1DHD G
Middels DVAR software gekoppeld aan dplus.(Geen callsign routering meer mogelijk!)
Een ander deel van de repeater staat momenteel proef te draaien op een test-trust.
Als alles goed gaat zal dit binnenkort over gaan naar de Multi-trust.
Het plan is opgevat om de repeater remote schakelbaar te maken tussen dplus en dextra
middels dtmf en een controlled usb-switchbox.
Beide systemen blijven zo van elkaar gescheiden en zullen onderling geen problemen ondervinden.
De switchbox is gedoneerd door PD1LVK. Waarvoor dank!
09-02-2010
Op de PWGN vergadering is een voorstel ingebracht voor frequentie verdeling
in Nederland voor 2 en 70.
Aan de hand van een raster is zo veel mogelijk rekening gehouden met de onderlinge
afstanden waarop een frequentie weer gebruikt wordt door een ander station.
Daar ik met een beetje condities gister op mijn 2m hotspot frequentie meteen
problemen kreeg ben ik reeds overgestapt naar 144.9375MHz conform het voorstel.
De aktuele frequentielijst van d-star in Nederland is te vinden op deze link:
http://www.joppe.net/D-star/
Deze gelinkte site wordt keurig bijgehouden door Ad, PA3AD.
09-02-2010
US Trust server weert niet-ICOM repeaters van het netwerk!
De zelfbouw initiatieven worden de kop ingedrukt door de Texaanse beheerders,
die kennelijk puur commercieel zijn ingesteld. Maar niet getreurd.
Op dit moment wordt er hard gewerkt aan een Multitrust netwerk compatibel aan ICOM.
Het is niet langer gebaseerd op één server, waarbij als hij down gaat het hele
netwerk plat ligt, nee een tweede server neemt dan de load over. Verder zal het mogelijk zijn verschillende trusts aan elkaar te koppelen.
Je kan dan verbinding maken met iemand op een andere trust. Dat was met de
bestaande US trust niet mogelijk. Synchronisatie van de callsigndatabases zal veel sneller werken daar alleen de
de veranderingen worden geupdate ipv de hele database.
Hele mooie ontwikkelingen dus.
In Europa zal een Duitse en een Engelse Xtrust deel gaan uitmaken van dit multitrust netwerk.
Ik hoop dat de bestaande repeaters in Nederland, zodra de multitrust in
bedrijf is, allemaal daar op over gaan stappen zodat iedereen weer met iedereen
verbinding kan maken.
Daarmee is ook het experimentele karakter van de radiohobby weer gewaarborgd. We wachten met spanning de ontwikkelingen af. Ondertussen is PI1DHD repeater vaak gekoppeld aan XREF010b (Duitse Xreflector). Op twee meter draait in de tussentijd de hotspot meestal op REF017A of REF001C.
30-01-2010
De repeater is uitgebreid met een tweede pc.
Op één pc draait nu de repeatersoftware en op de andere de G2 software.
Gelijktijdig is er een repeater poort toegevoegd voor 2 meter op 144.9125MHz.
Met de nieuwe firmware van de nodeadapter boardjes is nu voor elk board een
eigen PID adres in te stellen, waardoor ze op één pc kunnen draaien.
Multiplex software koppelt beide repeaterstreams bij elkaar en stuurt dat door
naar de pc met de gateway software.
De 2 meter poort is vaak aan andere reflectors gekoppeld.
28-12-2009
Vandaag is het dashboard van PI1DHD online beschikbaar.
Hierop is ook de DPLUS link status te zien van de repeater.
Paul PE1RJV heeft de Dextra XRF017 reflector opgezet. Dit is een X reflector en draait op het Open
Source G2 netwerk dus een ander netwerk als die van ICOM DPLUS.
Op dit moment kan de repeater van Christ PE5YES (PI1DSE) en die van mij hierover communiceren.
Paul is van plan op in IJsselstein op grote hoogte de repeater PI1UTR in de lucht te brengen.
Dat is ook een Open Source repeater die hier gebruik van kan maken. Hij staat nu nog in testopstelling bij
hem thuis.
Omdat er nog weinig activiteit op XRF017A is, zal PI1DHD vaak gelijktijdig op beide netwerken gekoppeld
zijn.
De status van XRF017 is te zien op http://xrf017.dstar-europe.net/
De status van REF017 is te zien op http://ref017.dstargateway.org/
28-11-2009
Ik ben momenteel aan het experimenteren met de open source software die beschikbaar is om een
DV repeater te bedrijven, welke naast verbinding met Xreflectors ook aan het DPLUS netwerk is te koppelen.
Bijna dagelijks komen er nog bugs tevoorschijn en worden er aanpassingen gedaan.
Het voordeel boven de DVAR hotspot software is dat het als een echte Icom repeater werkt.
Dus met de mogelijkheid om callsign routering te gebruiken.
Het draait op Linux.
Een ATOF is voor PI1DHD aangevraagd voor 430.525MHz +7,6 MHz shift.
Totdat het AT overeenstemming heeft met de verenigingen over het bandplan, en de ATOF is afgegeven,
zal de repeater niet in bedrijf zijn als het onbemand is.
De hotspot software is dus niet meer in gebruik vanaf nu.
28-04-2009
Na al een tijdje een IC-E92d te hebben, en met DV niet verder te zijn gekomen dan PD1LVK in Julianadorp, zijn we gaan experimenteren met andere mogelijkheden van D-Star.
Zo hebben we programma's uitgeprobeerd waarmee data uitwisseling mogelijk is zoals D-rats.Ook kwam ik via internet D-APRS software tegen, waarmee je gps positie gegevens kan doorzetten naar het APRS netwerk. Christ, PE5YES uit Eindhoven merkte deze digi activiteiten op en vertelde mij dat hij daar ook mee bezig was, maar ook dat hij een DV Hot Spot heeft draaien, waarmee je via een gateway toch op D-Star repeaters kan komen. Daar ik in het puntje van Noord Holland geen direct bereik heb naar een repeater, leek het mij ook heel leuk om zo'n Hot Spot, of DV node adapter, te gaan bouwen. Het printje werd besteld in Japan, een GMSK modem chip bij Fred PA4YBR en de rest van de onderdelen die ik niet zelf had, zoals de kristallen, bij Frans PA3AYJ in Julianadorp. Al snel was de Hot Spot Den Helder in de lucht en heb ik ondertussen buiten mijzelf ook al een aantal andere gebruikers.
Daar een en ander nog in experimentele fase is, is de actuele werkfrequentie van Hot Spot PA3CPI te vinden op www.d-star.nu.Aan de status tekst is bij de gebruiker te zien of ik als node (hotspot) ingesteld sta, of als repeater (met 9,4 shift) in de lucht ben.
